在管材擠出生產線中，管徑尺寸的實時精準把控，是決定產品成品率、生產效率與品控水平的核心環節。針對某廠家大口徑管材的在線測量與閉環控制需求，我們定制研發了這款雙軸測徑儀，實現管材外徑的高速、高精度非接觸式實時檢測。

基本原理

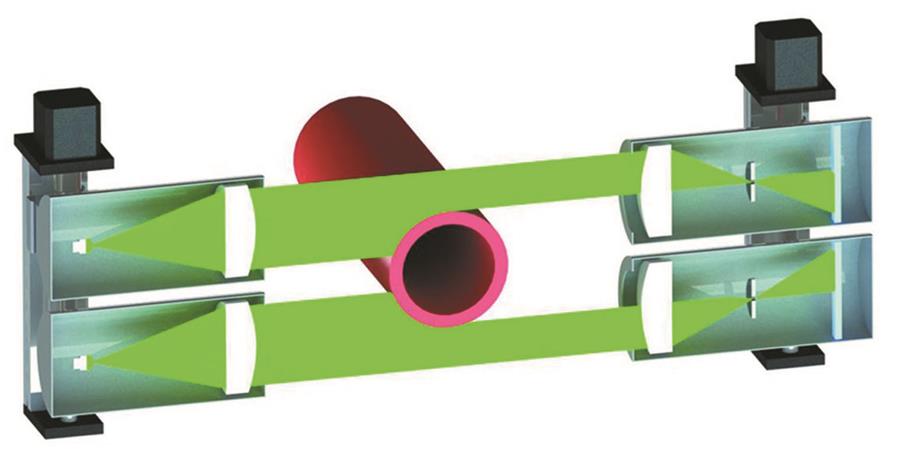

雙路測徑儀采用雙鏡頭實現非接觸式的測量，雙鏡頭光電測頭是由兩組發射鏡頭和兩組接收鏡頭組成的利用LED平行光源和CCD成像法進行幾何尺寸測量的測頭。

兩組測頭分別測量管材的邊緣尺寸，邊緣尺寸與測頭間距相加即為尺寸直徑。

設備參數

測量范圍：0-130mm；

測量精度：±0.03mm；

測量頻率：500Hz；

重復精度：±0.02mm；

顯示頻率：3次/秒；

工作方式：連續；

工作電壓：~220V±15% 50Hz；

環境溫度：-20℃~65℃；

環境濕度：小于85%RH；

主要功能

1、實時、連續、非接觸式測量；

2、自動、手動兩種方式都可進行電機轉速的調節，控制輸出-10V~+10V電壓；

3、具有超限報警提示功能；

4、具有超出范圍保持電壓和延時停機功能；

5、具有外接顯示功能；

6、具有高度調節功能，調節方式為電動調節。

設備結構

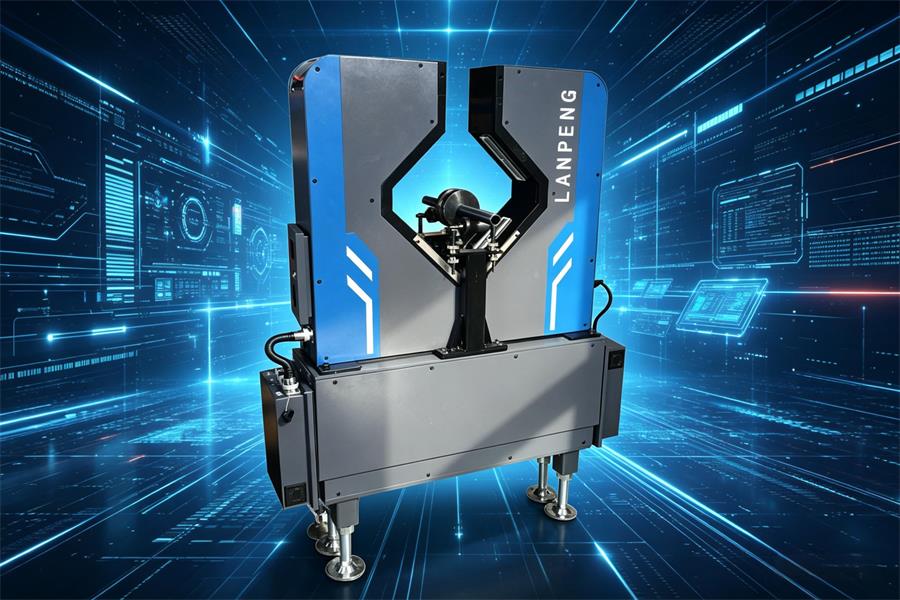

雙軸測徑儀主要由設備主體、液晶屏、拖輪、調高機構、標準量塊、以及電路系統等組成。

安裝位置

本儀器可應用于管材生產線，安裝時在保證設備安全的前提下盡量靠近出管口，可以在較短的時間內獲得測量值，有利于設備電機轉速的調節，獲得較好的調節效果。

操作說明

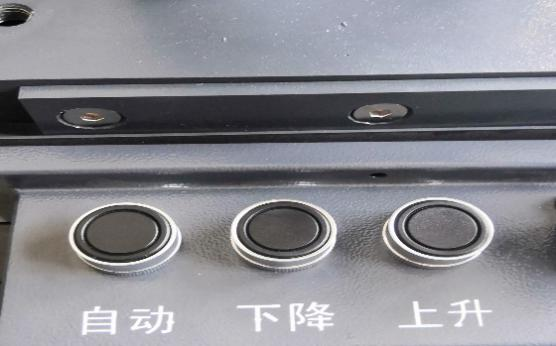

本設備采用觸摸屏和安裝按鈕組合設計，手動調節按鈕位于儀器一側。

1、手動

按“上升”或“下降”按鈕，升降平臺上升或下降；

2、自動

雙鏡頭單沿CCD

按“自動”按鈕，平臺根據CCD的數據自動上升或下降；

界面操作

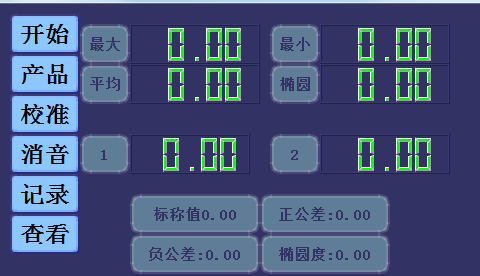

程序主界面如圖所示

點擊【開始】按鈕，設備開始測量。

最大：全部通道的最大測量數據。

最?。喝客ǖ赖淖钚y(cè)量數據。

平均：全部通道的平均測量數據。

橢圓：同一時刻，最大通道和最小通道的差值。

1、2是兩路測徑儀實時測量數據。

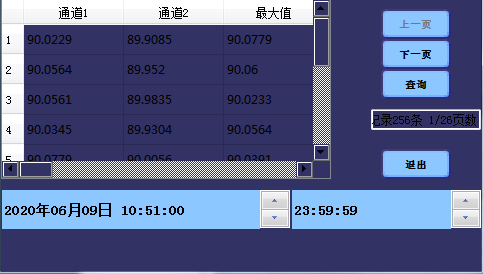

【記錄查看】，可查閱測量的歷史記錄。

通過選擇起始時間，對該段時間進行查詢。

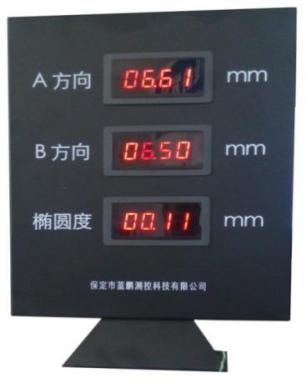

外接屏

本儀器可以選配一個外接數碼管顯示屏，可以在遠端觀察測量數據。

數據輸出格式

本儀器自帶RS422接口輸出測量數據，可連接外接數碼管屏或上位機，當連接上位機時，通過配套的軟件可以實現測量數據的圖形化顯示、存儲和歷史記錄查詢。

PID調節

本儀器具備PID調節功能，即根據實測值與設定標稱值之間的偏差，來控制擠塑機螺桿轉速或牽引機的轉速，使實測值盡可能地接近標稱值。

使用注意事項

本儀器為精密儀器，防止劇烈震動，防止跌落；

保持測頭前段鏡片部分的清潔，可用軟布擦拭，避免劃傷；

防止水淋，防止水霧侵蝕；

非專業人員不得拆卸，尤其不得松動測頭，否則會造成測量數據失真。

售后服務

本儀器質保期一年，終身提供技術咨詢服務。
